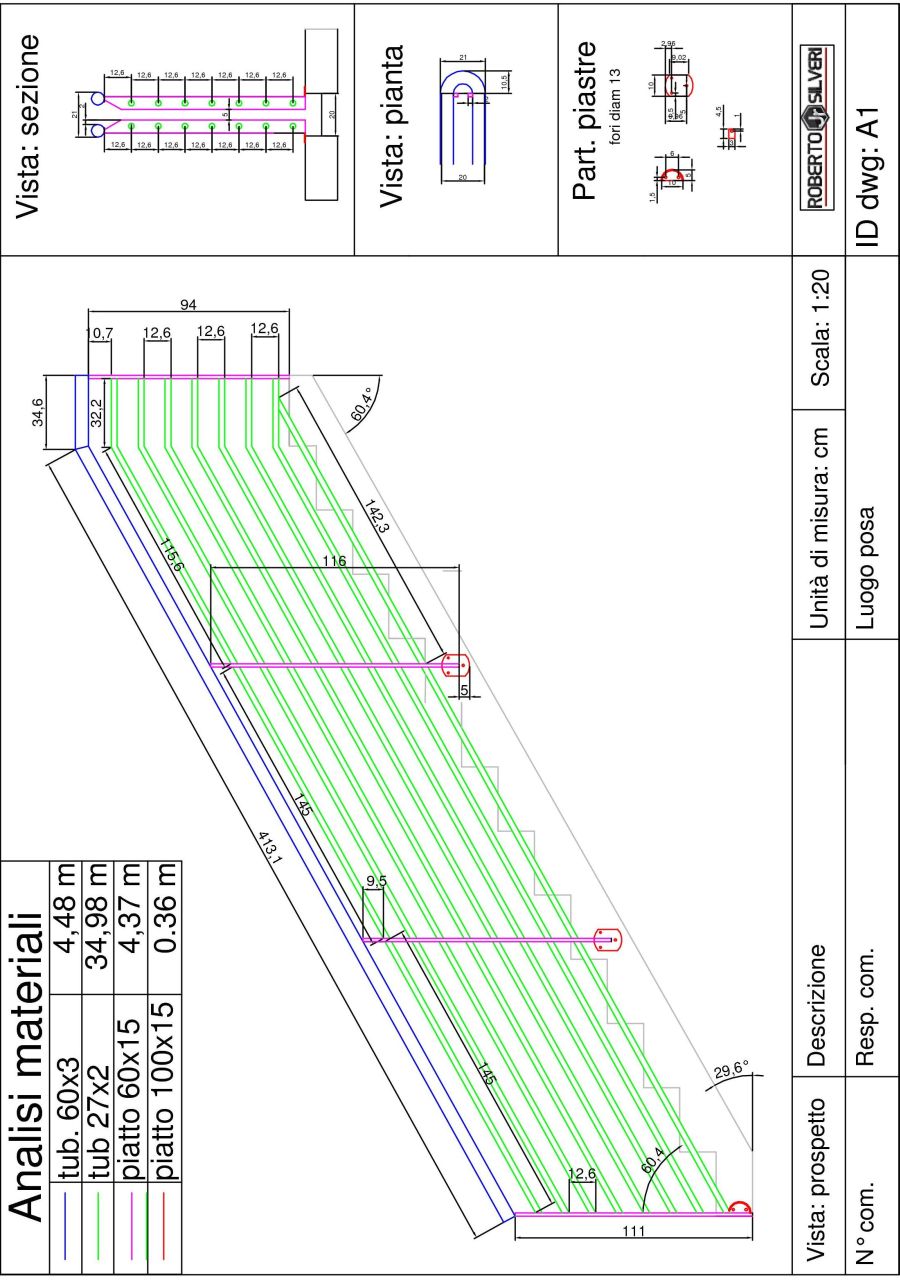

Dal rilievo in cantiere, associato con le caratteristiche appartenenti al manufatto, si realizza il disegno preliminare (fig. 1) nel quale è presente l’analisi dei materiali necessari per la realizzazione.

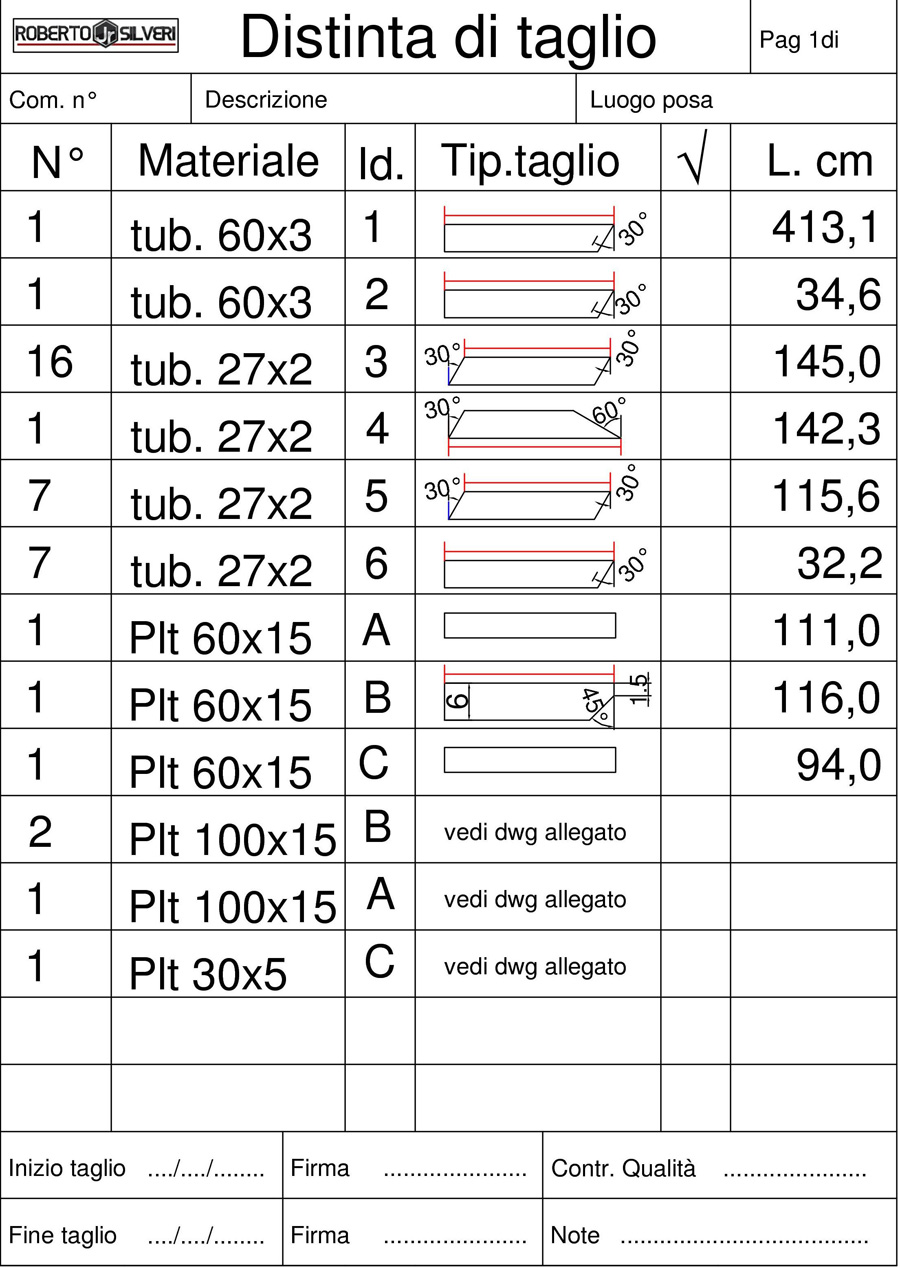

Analizzate le quantità si estrapolano tutte le misure di ogni singolo elemento costruttivo elencandole e nominandole attraverso la stesura della distinta di taglio (fig. 2).

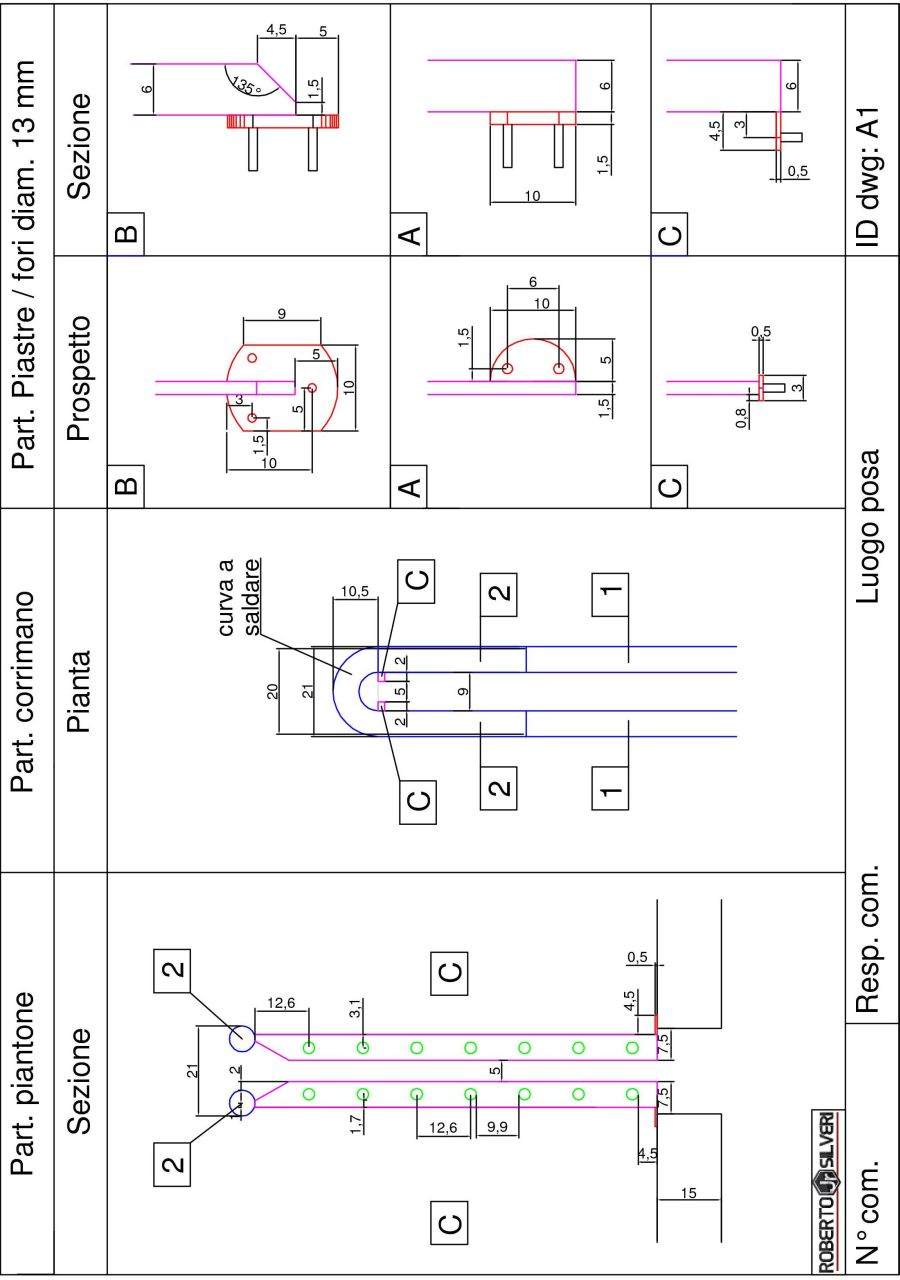

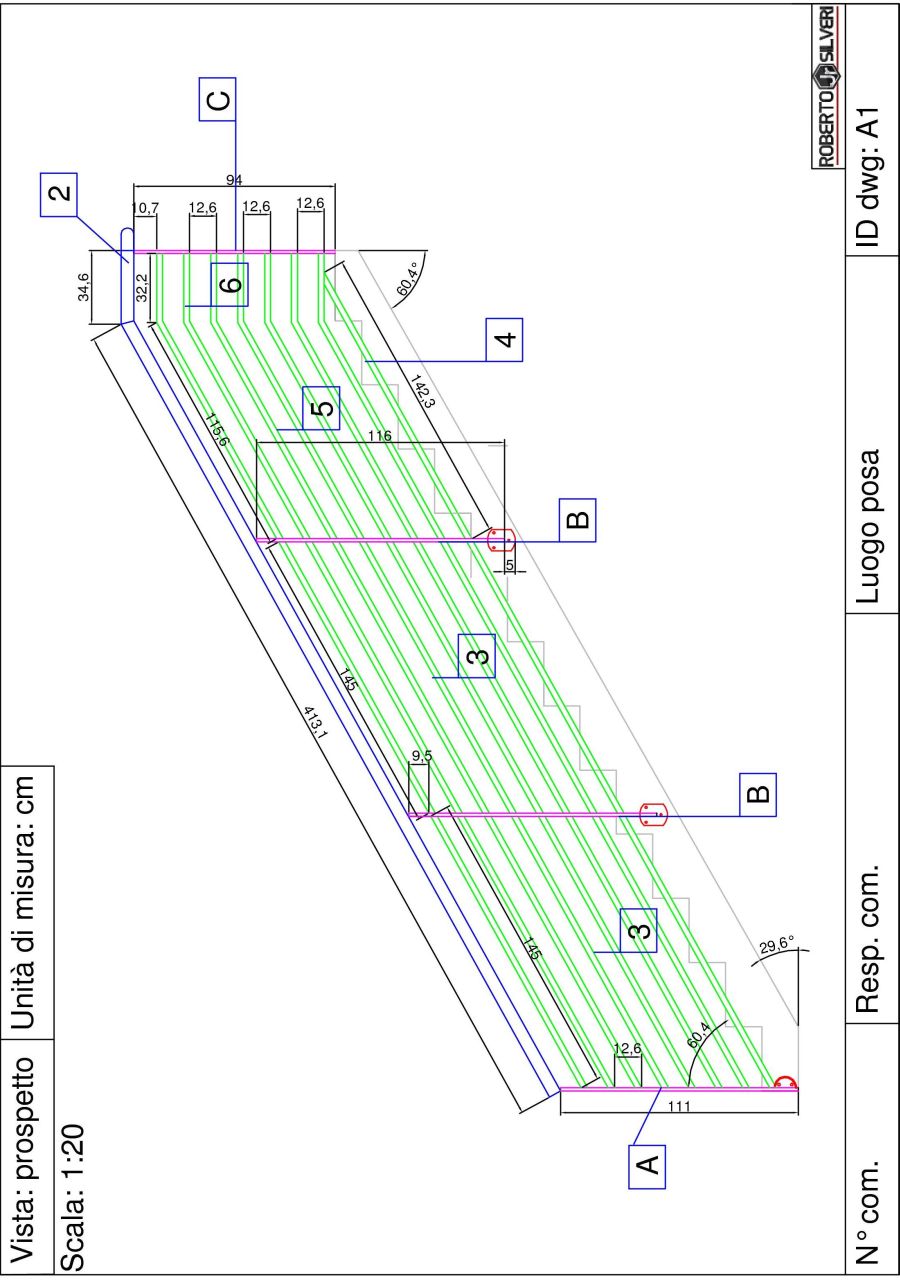

Con l’attribuzione di un codice ID ad ogni elemento costruttivo, è possibile realizzare i disegni di assemblaggio contenenti: l’esatto posizionamento di ogni elemento(fig. 3) e tutti i particolari quotati, necessari all'operatore per la realizzazione finale (fig. 4).
Il tutto è finalizzato alla piena efficienza e qualità del processo produttivo.
